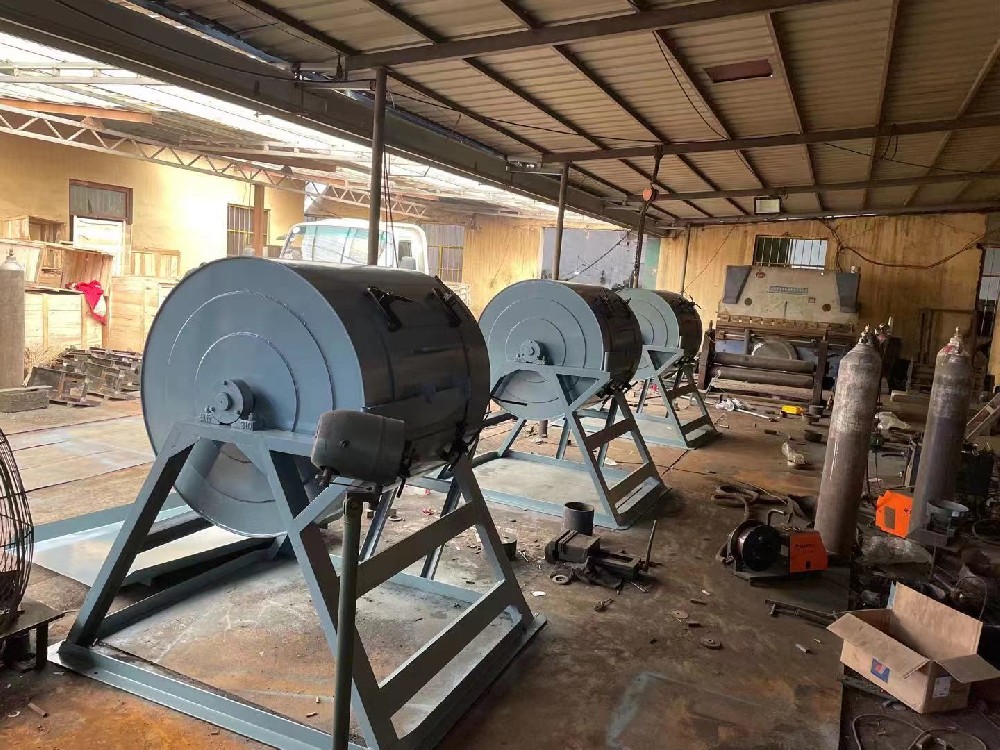

焦炭轉鼓試驗機的組成結構

        1.轉鼓主要由機架、轉筒、減速系統、放料系統、控制裝置等組成。

        2.機架由鋼材焊接而成，通過兩端半軸、軸承、軸承座安放于機架上，形成一個回轉的筒體。焦炭放入轉筒內轉動時，焦炭隨之滾動，在鋼板筋的作用下，被拋下自碰破碎和與桶體磨損而碎，達到檢測強度的目的。達到預置數后，轉筒停止轉動，物料從料口放出，完成一個試驗周期。

        3.減速系統：由電動機、聯軸器、蝸輪減速機等組成。起到帶動轉筒恒定運轉。減速系統配有手動調整裝置，便于放料。

        4.卸料裝置：有轉筒卸料口、活絡支撐架、卸料板等組成。轉鼓達到預置轉數停止后，進入放料工作。因蝸輪減速機有自鎖功能，需人工攪動裝在減速機輸入軸上的搖把，使活絡支撐架對準料口上的卡座，然后松動壓緊螺栓，掀開料口蓋板，進行卸料工作。搖把只用于放料工作，放料工作完成即取下，以防止通電轉動時出現危險。

        5.計數裝置：主要起到預置轉數、數字顯示轉數、控制自動停機的作用。
